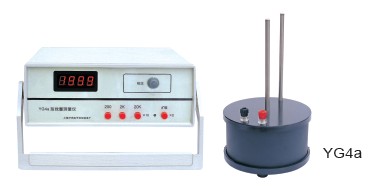

YG-4a/4b/4c线圈测量仪



COIL TURN NUMBER DETECTING INSTRUMENT Synopsis 简 述

仪器测量传感器采用开启式,使用较为方便,但受外界干扰和线圈 形状影响较大,所以一般只能测量形状变化不大的线圈。对于电机等形 状较大的线圈均不适宜测量。仪器设有量程选择和"校正"调节。选用 合适量程,经常调节"校正"旋钮可保证仪器测量精确度。

YG-4a/4b/4c 性能特点 Features

采用31/2位LED显示

采用3档量程选择外加扩展×2档

经济的价格

适用于较小形状的线圈

被测线圈测量有效空间范围在/H锥三角范围内

技术参数 Specications
仪器型号 YG4a YG4b YG4c
被测线圈内径 内径>10 内径>6 内径>4
测试传感器规格 Φ 10 Φ 6 Φ 4
测量有效空间范围 Φ= 1 0 0 H = 1 0 0 Φ= 5 0 H = 6 4 Φ= 2 5 H = 3 2
测试精确度 用标准线圈校正,仪器连续2H工作时间内±0.5%±1字用样品线圈校正,仪器连续1H工作时间内±0.2%±1字
被测线圈范围 0~40000圈
重量 约5 k g
外形尺寸 主机: 2 6 0 × 2 2 0 × 1 1 0 ( m m ) 、测试台1 9 0 × 2 2 0 ( m m )
仪器型号 YG106
被测线圈范围 0 ~ 1 9 9 9 0 圈
测试精确度 ±0 . 5 %±1字
被测线圈形状 内径> 6 m m 外径<1 2 0 m m 高度<1 1 0 m m
重  量 约3 k g
外形尺寸 2 6 0 × 2 2 0 × 1 1 0 ( m m )
